Configuration Matérielle

Aperçu

Le processeur HOLOPHONIX s'appuie sur des réseaux pour fonctionner :

• Réseau Dante® pour l'audio ;
• une interface de contrôle basée sur le web accessible sur un réseau local.

warning

Avant de connecter votre processeur à vos réseaux Dante® et de Contrôle, vous devez vous assurer qu'il a la configuration réseau appropriée. Par défaut, les ports réseau du processeur HOLOPHONIX ont la configuration suivante :

• Port Remote : Adresse IP Statique 100.100.100.100, Sous-réseau : 255.255.255.0
• Dante® Primary : IP Automatique (DHCP/Link-Local)
• Dante® Secondary : IP Automatique (DHCP/Link-Local).

Si vous souhaitez configurer les adresses IP de Contrôle et/ou Dante sur un réglage différent, suivez les instructions ci-dessous.

Configuration Réseau Recommandée

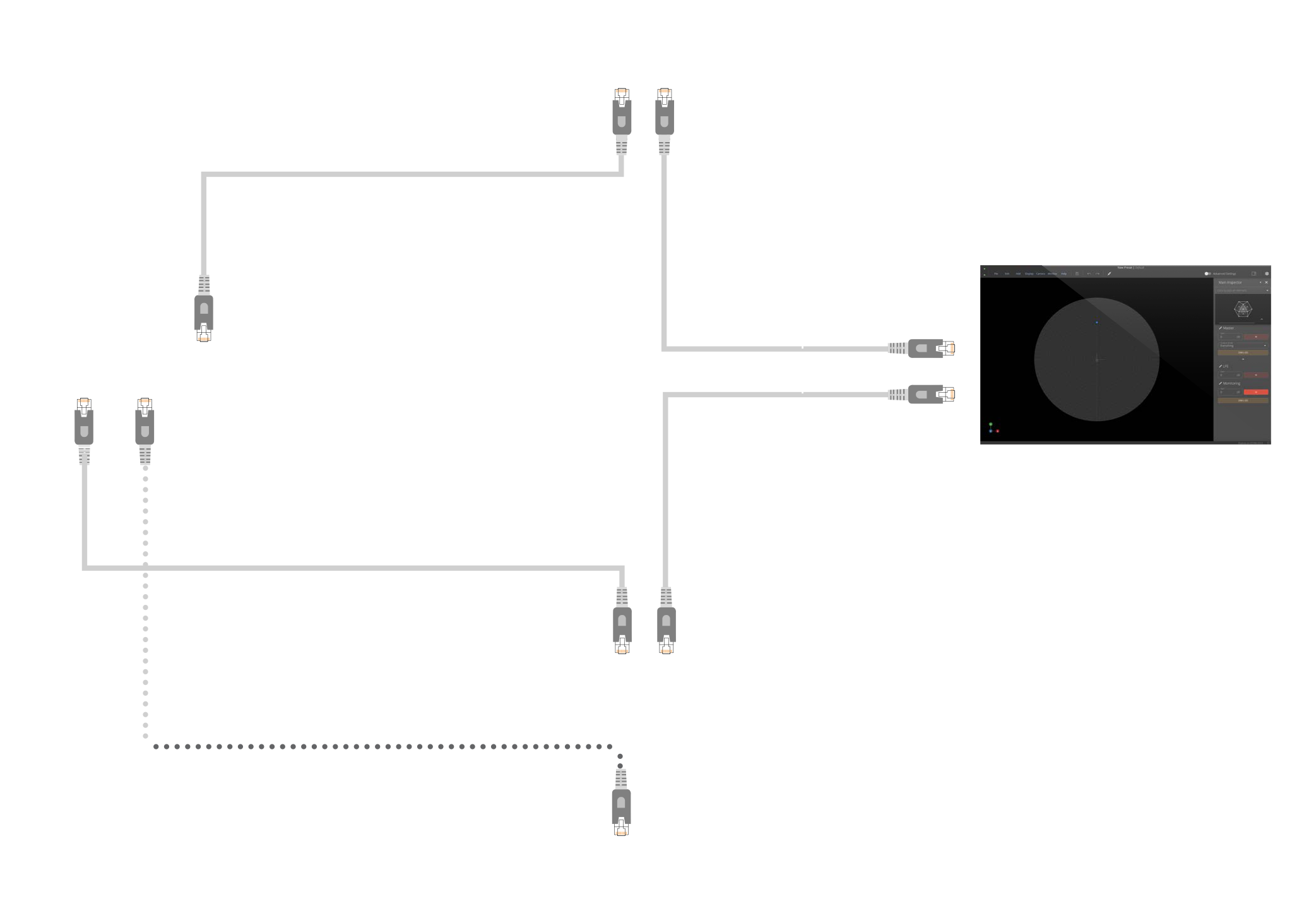

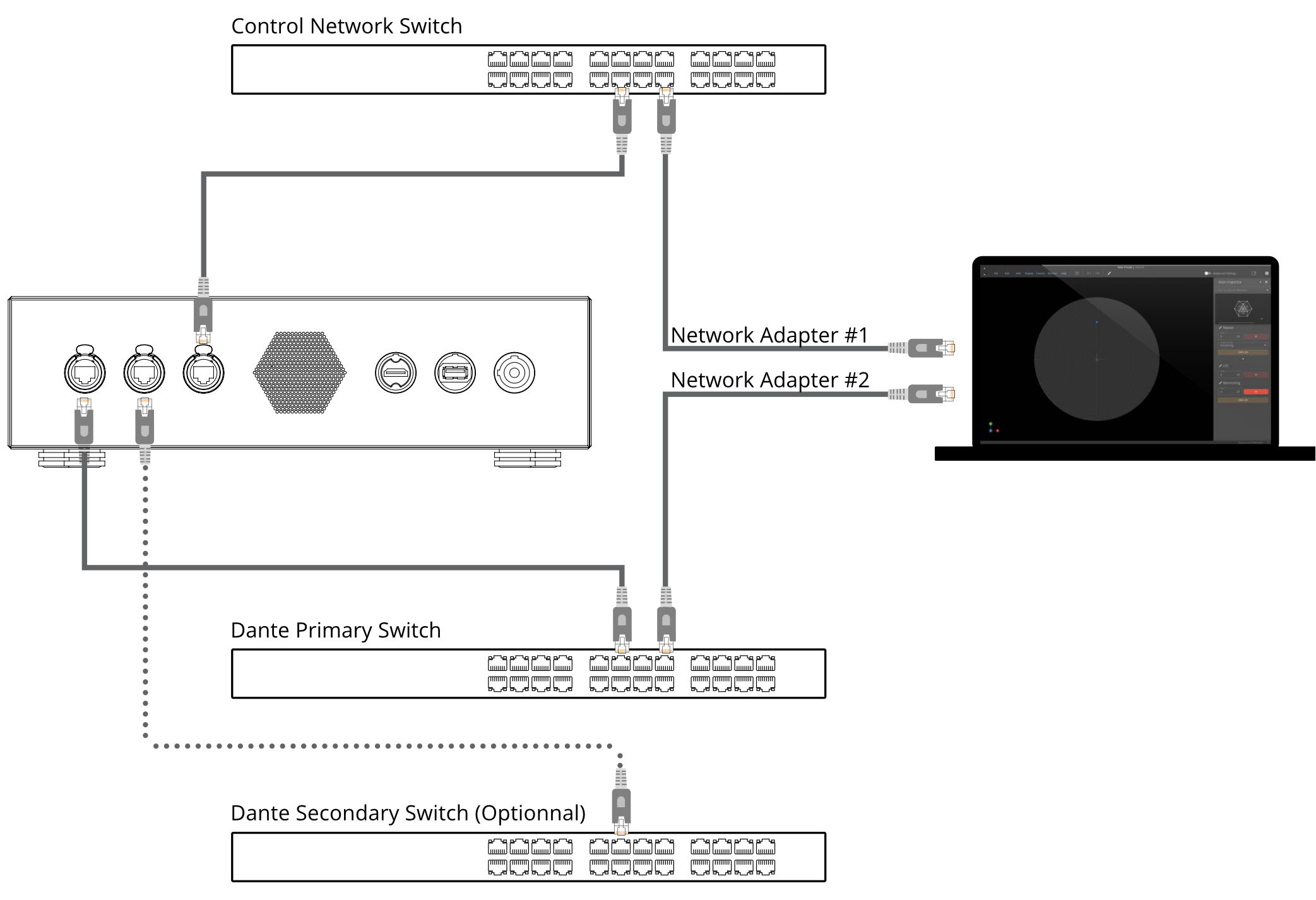

Les ports Remote, Dante® Primary et Dante® Secondary doivent être connectés à trois réseaux différents. Si vous utilisez un seul commutateur réseau, configurez des VLANs (Virtual Local Area Networks) sur le commutateur.

warning

Connecter le port Remote dans un réseau Dante® peut surcharger le réseau et causer d'importants problèmes de latence.

Configuration Initiale

info

• Veuillez suivre les instructions de cette section avant de connecter votre processeur HOLOPHONIX à vos réseaux Dante® et de Contrôle.

• Pour les étapes suivantes, vous aurez besoin d'un ordinateur (Mac ou PC) pour le contrôle à distance du processeur HOLOPHONIX et pour la configuration du réseau Dante®.

• Avant toute opération, assurez-vous de :

  • installer la dernière version du logiciel Dante® Controller disponible sur www.audinate.com pour configurer votre réseau audio.
  • installer un navigateur web basé sur chrome (tel que Google Chrome ou Microsoft Edge) pour contrôler votre processeur HOLOPHONIX.

Configuration de l'Adresse IP

Connexion à l'interface pour la première fois

1. Connectez votre ordinateur directement au port Remote du Processeur HOLOPHONIX
2. Configurez l'adresse IP de votre ordinateur dans la plage IP 100.100.100.X (par exemple 100.100.100.101)
3. Ouvrez un navigateur web basé sur chrome (tel que Google Chrome ou Microsoft Edge)
4. Tapez l'URL : holophonix.local/

Ouvrir l'onglet Paramètres Réseau

Ouvrez la fenêtre Paramètres, puis cliquez sur l'onglet Réseau. Depuis cette fenêtre vous configurerez :

• Le port réseau de Contrôle à Distance
• Les ports réseau Dante (uniquement pour les processeurs Génération 2).

Ajuster les Paramètres Réseau

1. Sélectionnez l'interface Réseau que vous souhaitez configurer,
2. Choisissez entre l'adressage IP Automatique (DHCP) ou l'adressage IP Manuel (Statique)
3. En mode Statique entrez l'IP et le masque de sous-réseau
4. Cliquez sur Définir pour appliquer les nouveaux paramètres

info

Pour configurer un port réseau, il doit être connecté à un réseau, sinon il n'apparaîtra pas dans la liste des interfaces réseau.

warning

Lors du changement de la plage IP du port Remote, vous serez déconnecté de l'interface de contrôle à distance. Vous devrez changer l'adresse IP de votre ordinateur.

Connecter HOLOPHONIX

Maintenant que vos adresses IP sont configurées, vous pouvez connecter votre processeur HOLOPHONIX à vos réseaux Dante Primary, Dante Secondary et de contrôle à distance.

Configuration Dante

La configuration de la carte Dante® doit être effectuée avec le logiciel Dante® Controller sur un ordinateur externe.

1. Sur votre ordinateur, assurez-vous d'être connecté au réseau Dante® Primary.
2. Dans le Dante® Controller, cliquez sur le menu 'DEVICE', puis sélectionnez 'DEVICE VIEW'
3. Choisissez HOLOPHONIX dans le menu déroulant.

Fréquence d'Échantillonnage

Depuis l'onglet 'DEVICE VIEW', ouvrez l'onglet 'DEVICE CONFIG', et accédez à la section 'SAMPLE RATE' pour ajuster ce paramètre. Vous pouvez également ajuster d'autres paramètres si nécessaire.

Latence

Depuis l'onglet 'DEVICE CONFIG', vous pouvez vérifier la 'Device Latency' actuelle et la changer si nécessaire. Cela définira la latence du réseau. Vous pourriez également vouloir vérifier la taille du buffer du Moteur Audio.

info

HOLOPHONIX 64, 128 et Ultra s'appuient sur la technologie Dante Embedded Platform, qui permet une latence minimale de 1 ms.

Écran frontal HOLOPHONIX Ultra

Le serveur HOLOPHONIX Ultra est équipé d'un écran tactile LCD. Il est destiné à afficher des informations importantes sur le serveur à des fins de surveillance et de débogage, et faciliter la configuration du processeur dans un nouvel environnement.

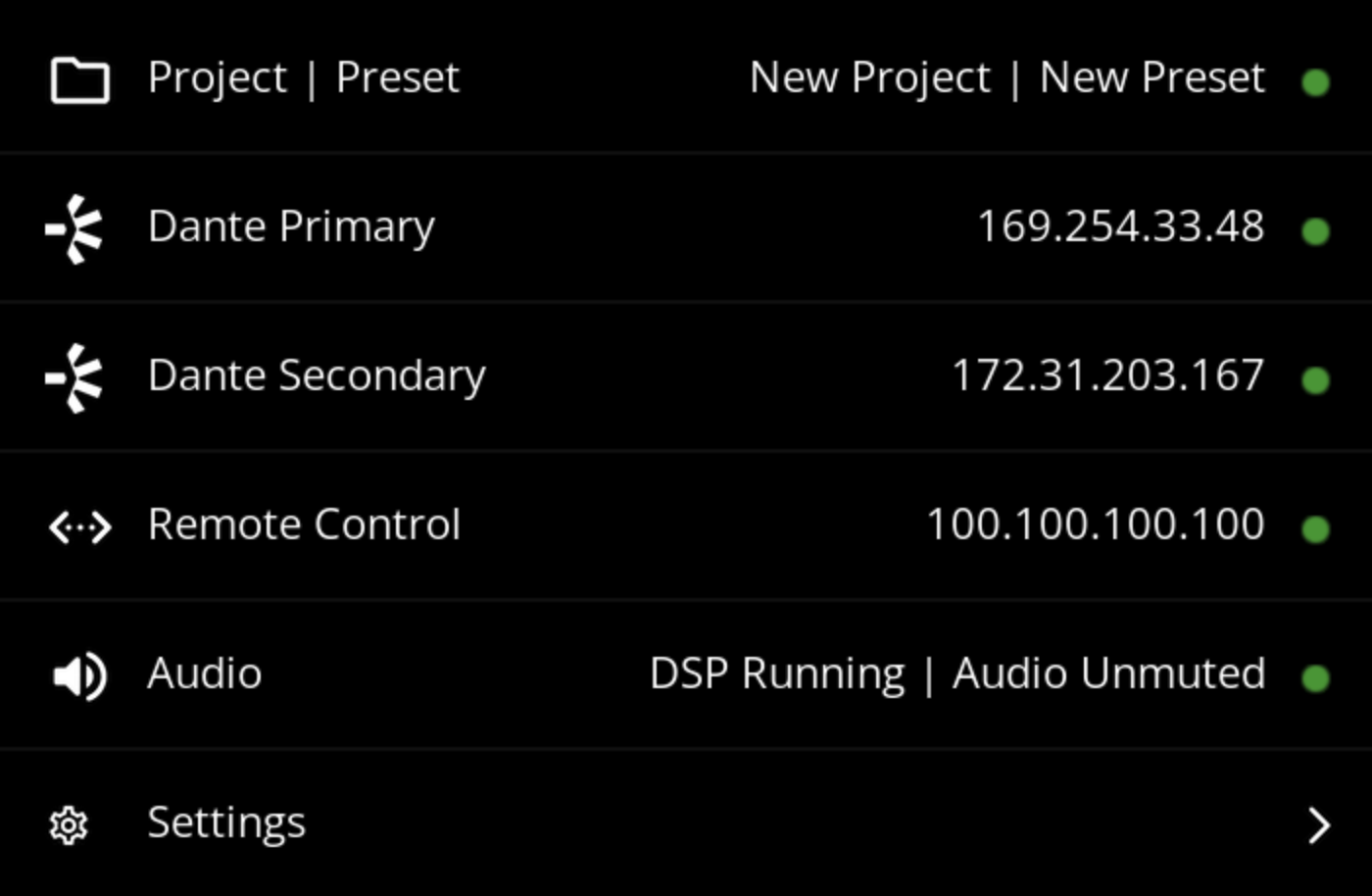

Page d'Accueil

La page d'accueil affiche un aperçu de l'état de HOLOPHONIX Ultra :

• Le nom du projet et le nom du preset
• L'adresse IP de ses interfaces
• L'état du moteur audio

En utilisant son écran tactile, l'utilisateur peut cliquer sur le bouton "Paramètres" pour accéder au menu des paramètres.

Paramètre	Libellé Texte	🟢	🟠	🔴
Project - Preset	Nom du projet et nom du preset	Preset et projet chargés	Projet chargé, preset en cours	Aucun projet chargé
Dante Primary	IP de l'interface Dante primary	Interface active	-	Interface inactive
Dante Secondary	IP de l'interface Dante secondary	Interface active	-	Interface inactive
Remote Control	IP de l'interface remote	Interface active	-	Interface inactive
Audio	État DSP et master muté	DSP en marche et master démuté	DSP en marche et master muté	DSP arrêté

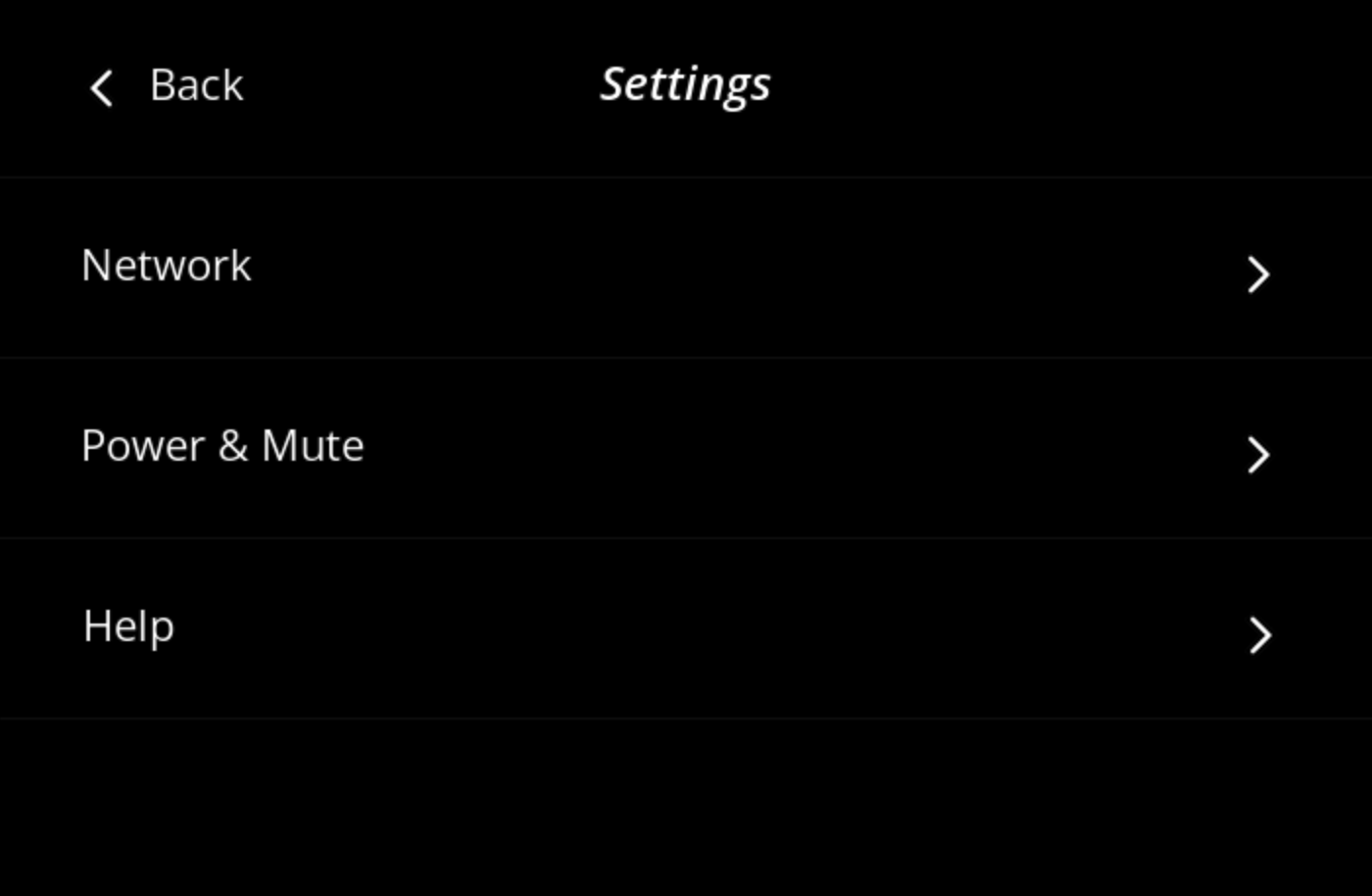

Menu Paramètres

Le menu Paramètres permet à l'utilisateur de configurer le HOLOPHONIX Ultra de différentes manières. Le menu Network fournit des informations détaillées sur la configuration réseau et permet la configuration d'une nouvelle configuration pour chaque interface.

Le menu Power and Mute offre des options pour éteindre (shut down) ou redémarrer (reboot) le processeur, ainsi que pour couper le master output.

Enfin, la section Help affiche des informations clés sur votre matériel et vous permet d'activer le Service Mode si nécessaire. Le Service ID est affiché pour être communiqué à l'équipe Support HOLOPHONIX pour l'assistance à distance.

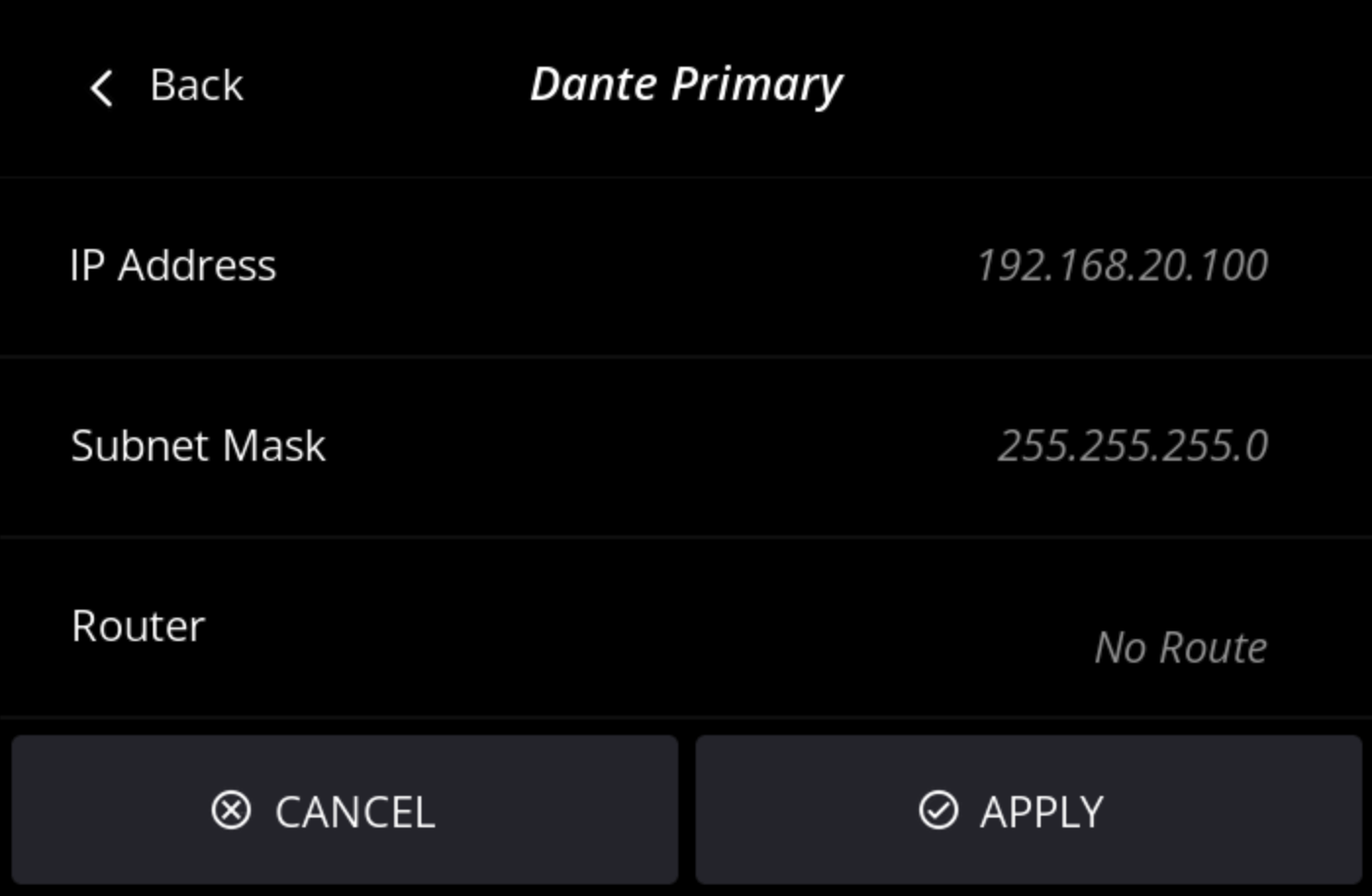

Menu Réseau

Le menu Réseau vous guidera à travers la configuration de chaque interface réseau. Vous pouvez choisir entre une attribution automatique/DHCP ou une adresse IP statique. Lors de la configuration manuelle de l'adresse IP, du masque de sous-réseau et des routes (passerelle), vous pouvez toujours modifier les étapes précédentes en cliquant sur le bouton Back (retour). Votre configuration est enregistrée tant que vous n'avez pas cliqué sur le bouton Apply (appliquer).

Enfin, une fenêtre de confirmation vous permet de revoir votre configuration avant de l'appliquer. Si une entrée n'est pas formatée correctement, elle apparaîtra en rouge et le bouton Apply sera désactivé. Revenez en arrière pour apporter des corrections si nécessaire.

Il est permis de définir une route vide ; dans ce cas, une route par défaut sera appliquée.

Menu Verrouillage

info

Vous venez de mettre à jour votre processeur HOLOPHONIX Ultra ? Le code PIN par défaut est 0000 ! Ce même code est également appliqué lorsque vous réinitialisez le PIN depuis l'interface Remote.

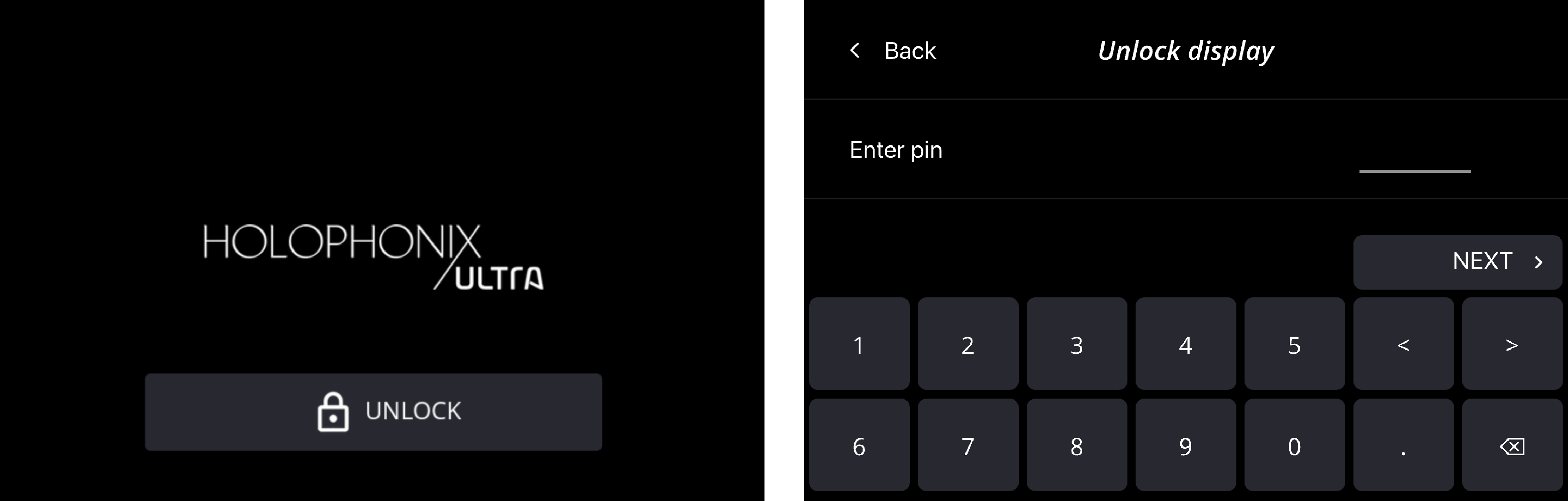

Le menu verrouillage aide à prévenir les opérations non désirées sur l'écran frontal en restreignant l'accès grâce à un code PIN partagé par les deux fonctions de verrouillage.

Il y a deux niveaux de verrouillage :

• Lock Display : Cache toutes les informations normalement affichées sur l'écran frontal.
• Lock Settings : Garde la page principale visible, mais nécessite le PIN pour accéder à toute configuration. Si l'icône de verrouillage 🔒 est affichée sur le bouton "Configure", les paramètres sont verrouillés.

Une fois que l'écran est défini en mode verrouillé, la configuration reste persistante — même après un redémarrage — jusqu'à ce que le code correct soit saisi.

Changer le mot de passe :

Pour définir un nouveau code PIN de verrouillage, vous devez d'abord entrer le code actuel. Une fois confirmé, vous pouvez entrer le nouveau code. Le nouveau code est affiché pour être vérifié avant d'être appliqué.

Si vous avez oublié le mot de passe, vous pouvez réinitialiser le mot de passe depuis l'interface à distance. En allant dans la fenêtre Settings | Interface, vous pouvez accéder au bouton Reset lock code dans la section Front Screen. Le mot de passe sera réinitialisé à 0000.

Voir Section Code Écran Frontal

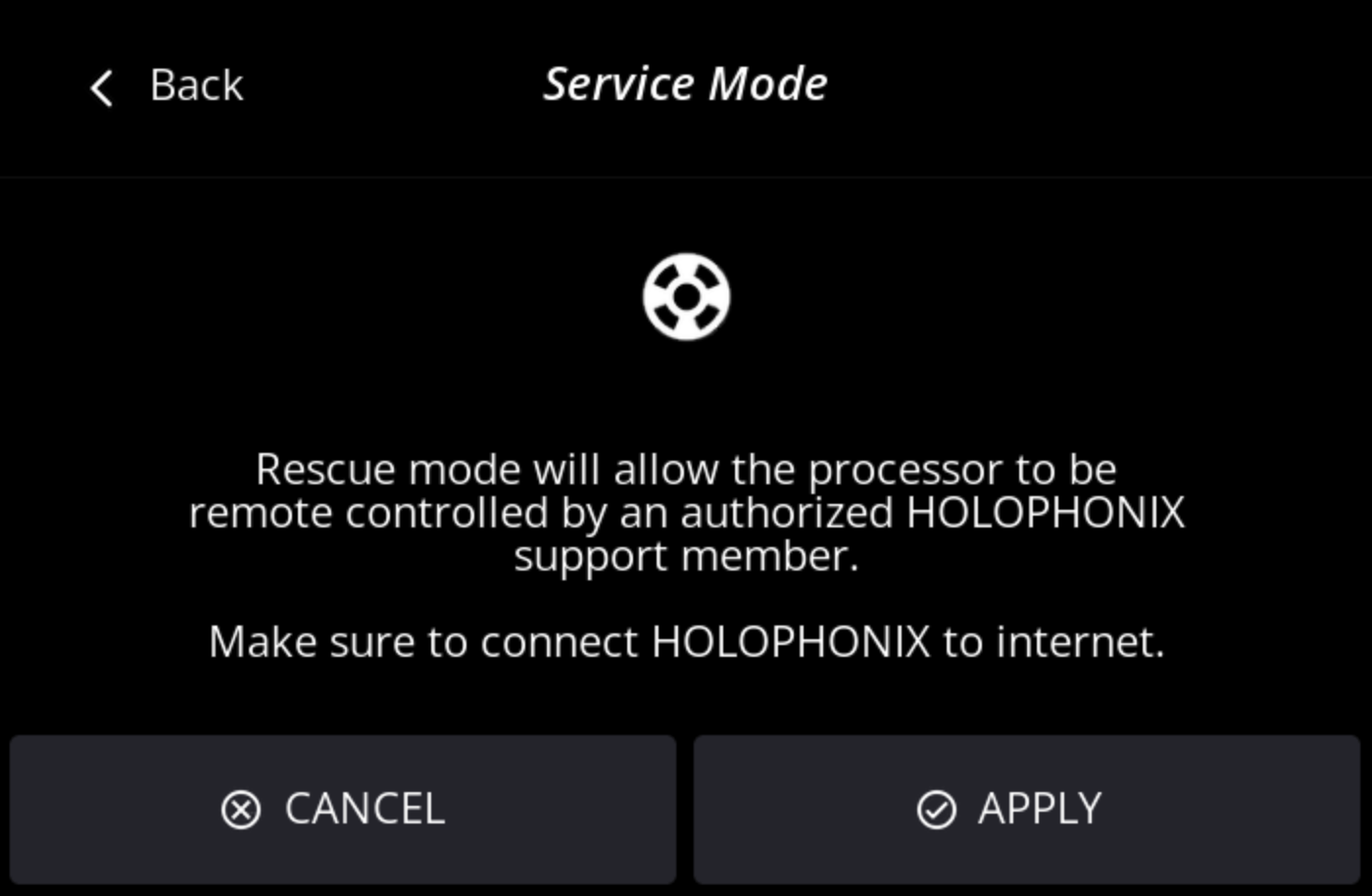

Service Mode

Le "Service Mode" est un mode spécial qui permet à l'équipe Support HOLOPHONIX d'accéder à distance au processeur et de vous aider avec tous les problèmes que vous pourriez rencontrer. Il peut être activé ou désactivé à tout moment depuis l'interface à distance sur votre navigateur dans la fenêtre Settings | Interface. L'écran frontal permet seulement de l'activer, en cas de problème matériel.

Dépannage :

Mon interface remote est branchée mais "No IP 🔴" est affiché : L'interface est en panne, le système n'arrive pas à voir d'ordinateur sur le réseau. Essayez une connexion directe point-à-point avec votre ordinateur. Si cela fonctionne, voir la section suivante.

Mon interface remote est active (🟢) mais je ne peux pas accéder à l'app remote : Vérifiez la configuration réseau de votre ordinateur pour la configurer dans la même plage IP que l'interface remote. Voir cette section précédente pour plus d'informations.

L'audio est arrêté (🔴) : Si aucun projet n'est chargé, le DSP est arrêté. Le DSP fonctionnera une fois que le projet et le preset seront chargés.

Si un projet et un preset sont chargés, vérifiez les logs dans la fenêtre de paramètres sur votre accès à distance. Le DSP pourrait ne pas répondre ou être surchargé.
