Sources Ambisoniques

Les sources Ambisoniques sont conçues pour recevoir de l'audio encodé dans un format spécifique. Contrairement aux sources virtuelles, elles ne représentent pas un objet physique dans l'espace ; par conséquent, elles n'ont aucun objet associé dans la Venue.

Elles partagent toutes des paramètres similaires qui sont documentés ci-dessous.

Travailler avec Ambisonics : Routage Source vers Bus

Les sources Ambisoniques peuvent uniquement être routées vers des bus HOA 3D. Elles ne peuvent pas être routées vers des bus HOA 2D, car les sources Ambisoniques travaillent toutes dans le domaine ambisonics 3D.

Cependant, vous pouvez router des sources virtuelles vers des bus HOA 2D et 3D, pour créer un workflow de synthèse ambisonique.

Paramètres Communs​

L'Header, l'onglet Reverb et l'onglet Sends sont identiques pour toutes les sources Ambisonique.

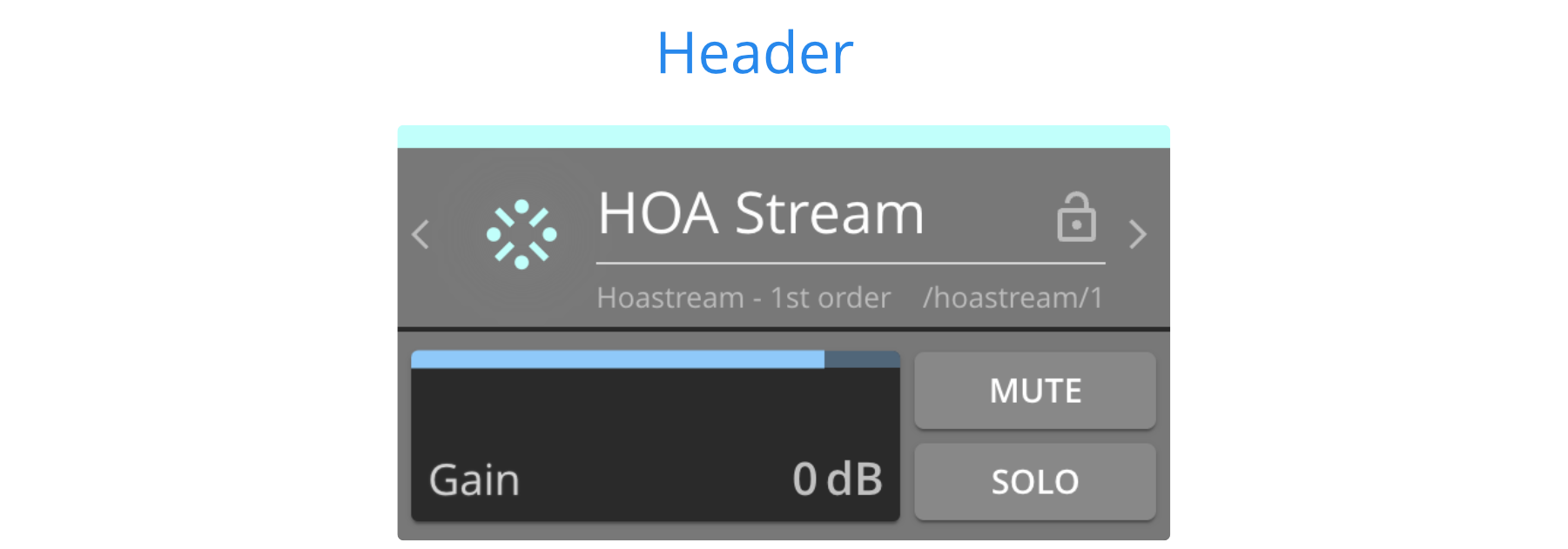

Section Header​

Toutes les sources Ambisoniques partagent les mêmes paramètres Header documentés dans l'Introduction pour les Sources : Gain, Mute, Solo.

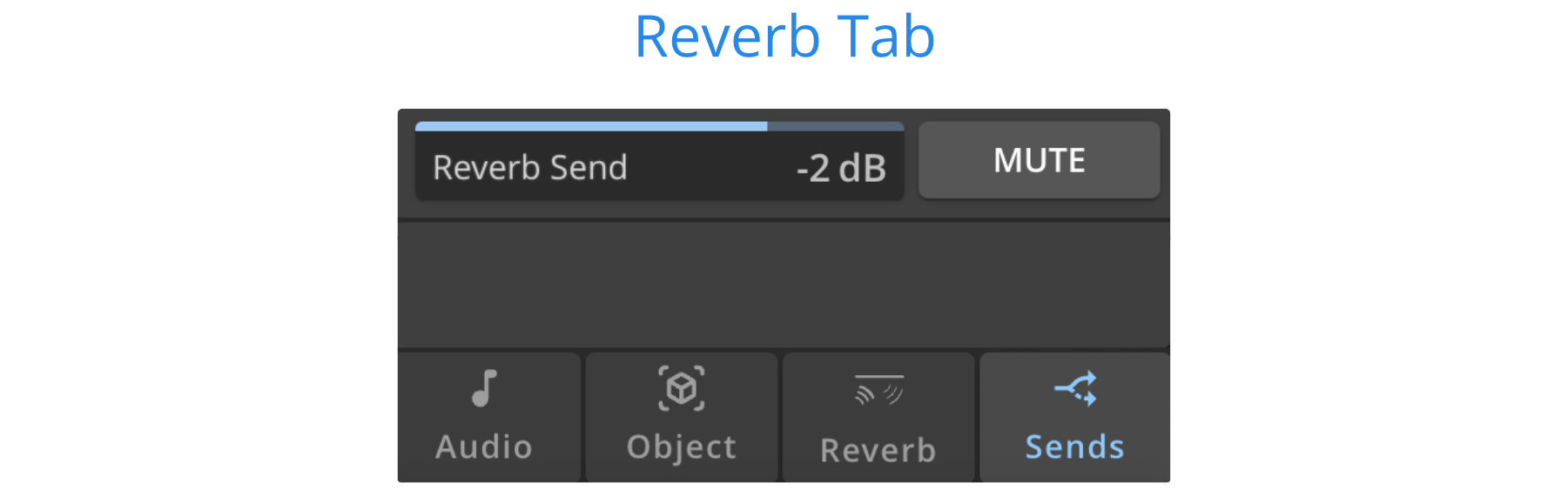

Onglet Reverb​

Le niveau Reverb Send envoie le canal omnidirectionnel W du flux Ambisonic vers le bus de réverbération. Vous pouvez choisir de le Mute. Contrairement aux sources virtuelles, il n'y a pas de simulation d'early et de cluster pour les Sources Ambisonic. Vous pouvez en apprendre plus dans la section Reverberation.

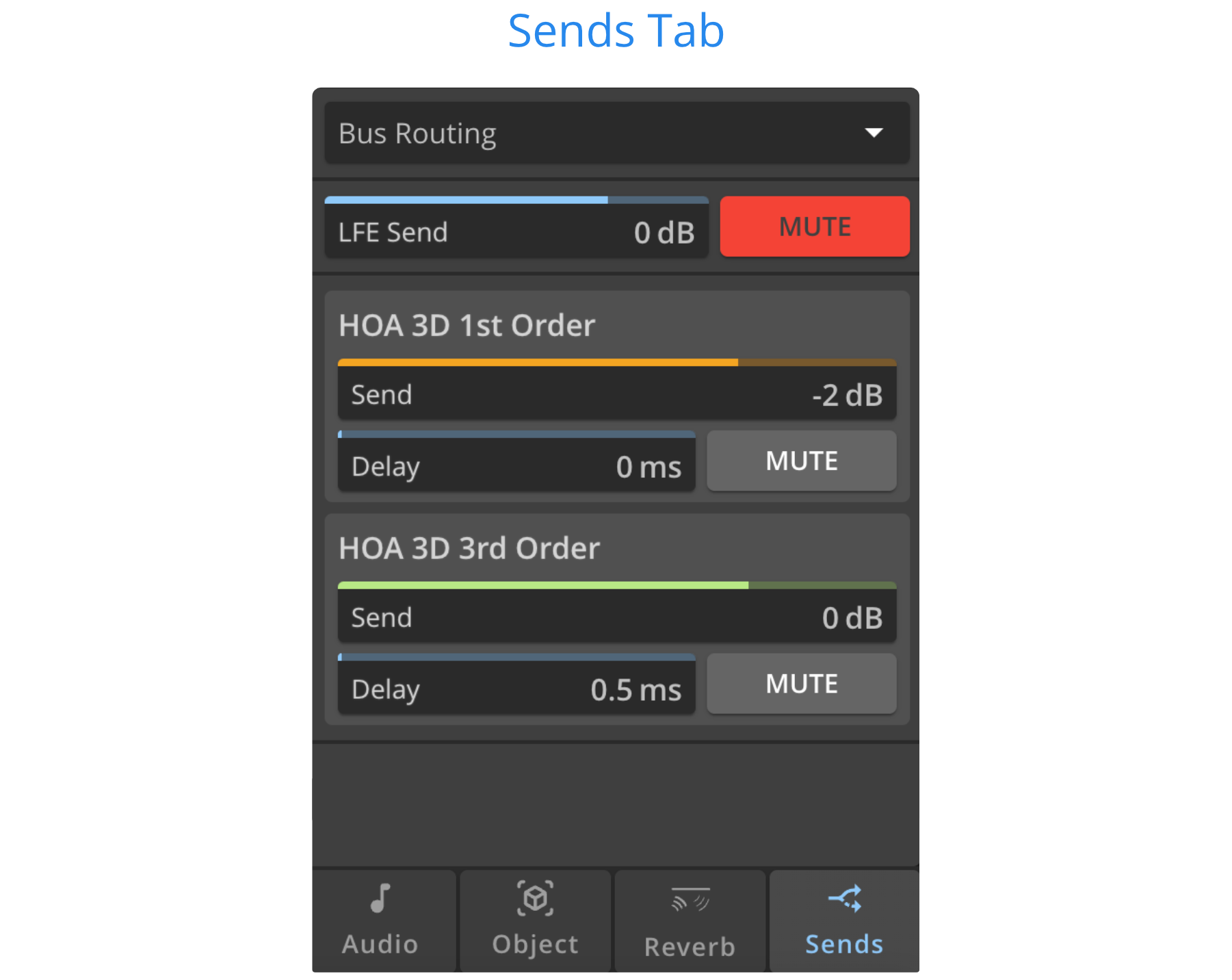

Onglet Sends​

Cet onglet est identique pour toutes les Sources. Consultez la Section Dédiée pour en savoir plus.

Comme indiqué dans l'Introduction, vous ne pouvez router les sources Ambisonic que vers les bus HOA 3D (mais pas vers les bus HOA 2D).

Paramètres Audio​

Comme toutes les Sources, toutes les sources ambisoniques offrent les paramètres Quick Routing | Input to Source, Trim, EQ, et Dynamics dans l'onglet Audio.

Cependant, chaque type de Source Ambisonic offre des paramètres supplémentaires d'onglet Audio qui sont documentés ci-dessous.

A-Format​

Qu'est-ce que c'est ?​

Les sources A-Format permettent d'entrer dans HOLOPHONIX le flux de sortie direct d'un microphone Ambisonics du 1er ordre. Des presets correspondant aux microphones suivants sont disponibles :

  • Sennheiser Ambeo,
  • SoundField ST250, ST450 et SPS200,
  • RØDE NT-SF1,
  • DPA-4
  • Oktava MK-4012.

Le flux A-Format est le signal sortant directement des capsules du microphone. Si vous avez déjà transcodé cela vers un flux ambisonics standard en utilisant le logiciel du fabricant, utilisez une source B-Format.

Le flux A-Format sera automatiquement décodé vers votre layout de haut-parleurs par le bus HOA choisi.

astuce

Pour les microphones d'ordre supérieur (c'est-à-dire avec plus de quatre capsules de microphone), utilisez le type dédié de sources (Eigenmike®, Zylia®, et HOA Stream).

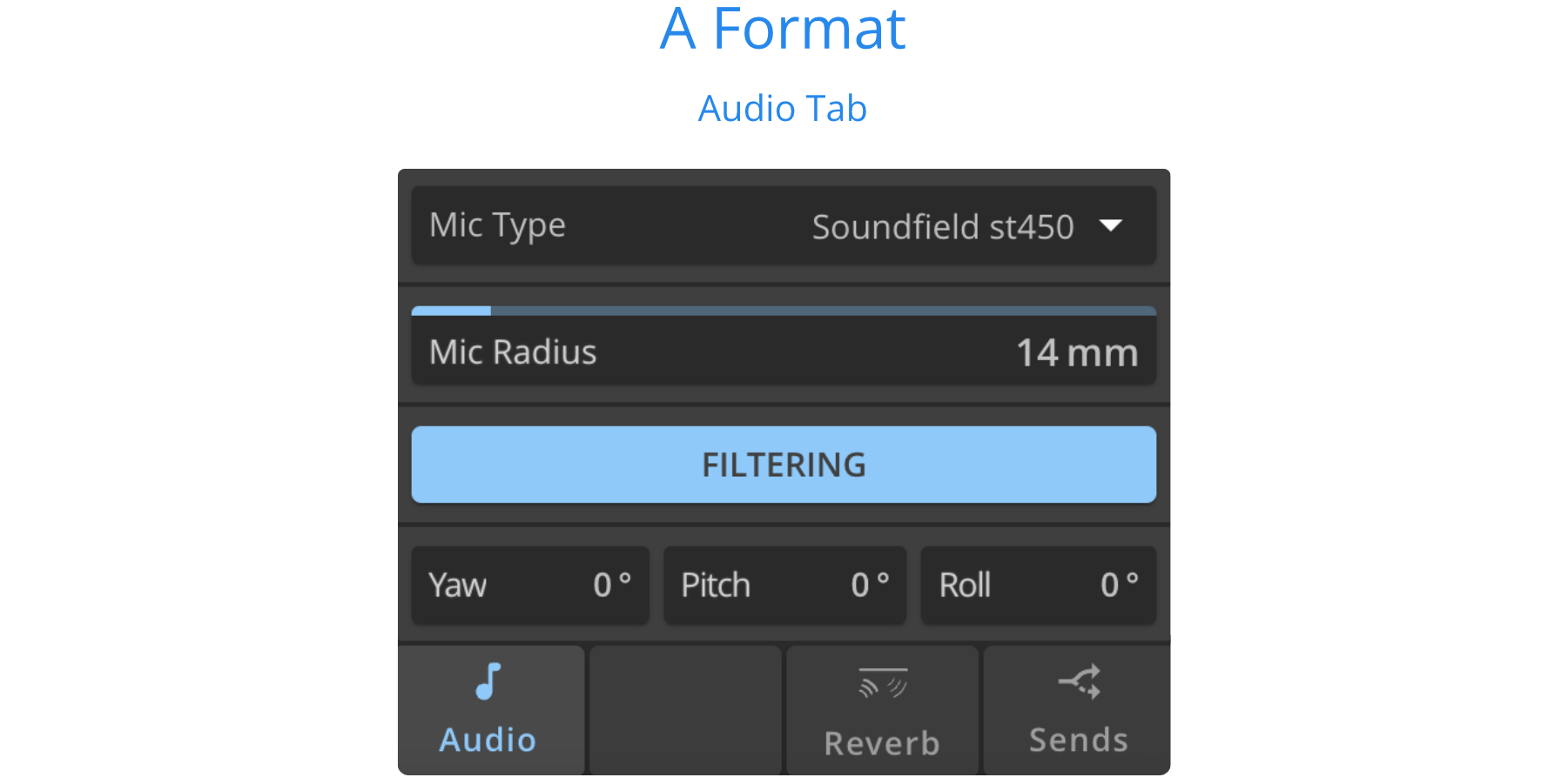

Paramètres A-Format​

Type de microphone Mic Type​

Choisissez le modèle correspondant à votre microphone parmi les presets disponibles. Si votre microphone n'est pas dans la liste, utilisez le fabricant ou un transcodeur B-Format générique, et une source B-Format. Vous pouvez également contacter notre support utilisateur pour créer le preset correspondant à votre microphone ambisonics du 1er ordre.

Rayon du microphone Mic Radius​

Le rayon du microphone est défini automatiquement lors de la sélection d'un modèle de microphone. Cependant, ce paramètre peut être ajusté manuellement si nécessaire. Le rayon ne peut pas être modifié lorsque le filtrage est désactivé.

Filtrage Filtering​

L'option de filtrage active des filtres haute fréquence pour compenser la non-coïncidence des capsules du microphone, et améliorer le signal Ambisonic.

Orientation​

L'orientation du flux A-Format peut être ajustée avec Yaw, Pitch, Roll, pour faire tourner toute la scène audio. Voir angles de rotation.

B-Format​

Qu'est-ce que c'est ?​

Les sources B-format permettent d'entrer dans HOLOPHONIX des flux Ambisonics du 1er ordre dans pratiquement tous les formats. Pour entrer un flux Ambisonic d'ordre supérieur, utilisez une source HOA Stream.

Configurez la source B-Format pour correspondre aux caractéristiques du flux d'entrée avec la section B-Format de la page inspector de la source.

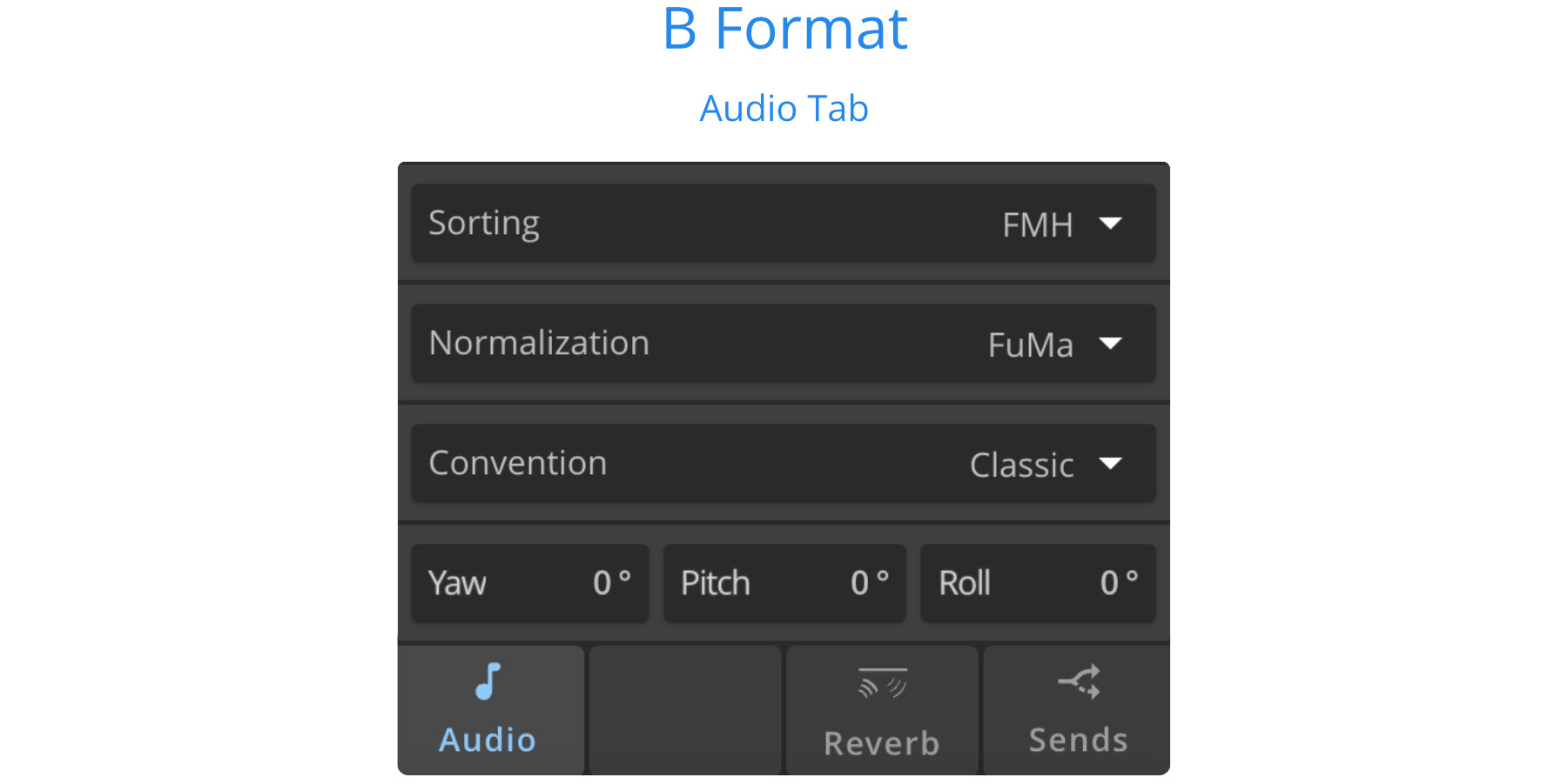

Paramètres B-Format​

astuce

Pour les flux B-Format AmbiX, choisissez le tri ACN et la normalisation SN3D.

Tri Sorting​

Sélectionnez le tri (ou "ordre des canaux") de votre flux B-Format entrant, parmi les standards listés ci-dessous. Choisir le mauvais tri causera des niveaux et une localisation incohérents.

  • ACN (wyzx)
  • FMH (wxyz)

Normalization​

Sélectionnez la normalisation correspondant à votre flux B-Format parmi l'un des standards listés ci-dessous. Choisir la mauvaise normalisation causera des niveaux incohérents, une localisation déformée, et peut résulter en saturation du signal.

  • FuMa
  • MaxN
  • SN3D

Convention​

La convention définit l'orientation de l'axe x vers l'avant ou vers la droite. Cette adaptation équivaut à une rotation Yaw de 90°.

  • Classic où x est vers l'avant, est la convention la plus courante.
  • Spat où x est vers la droite, est la convention utilisée dans les outils d'Ircam.

Orientation​

L'orientation du flux B-Format peut être ajustée avec Yaw, Pitch, Roll, pour faire tourner toute la scène audio. Voir angles de rotation.

HOA Stream​

Qu'est-ce que c'est ?​

Tout comme les sources B-format, les sources HOA Stream permettent d'entrer dans HOLOPHONIX des flux Ambisonics d'ordre élevé dans une grande diversité de formats. Lors de la création de la source, sélectionnez l'ordre de votre flux. La source HOA Stream sera automatiquement créée avec le bon nombre de canaux audio.

Configurez la source HOA Stream pour correspondre aux caractéristiques du flux d'entrée avec les paramètres HOA Stream.

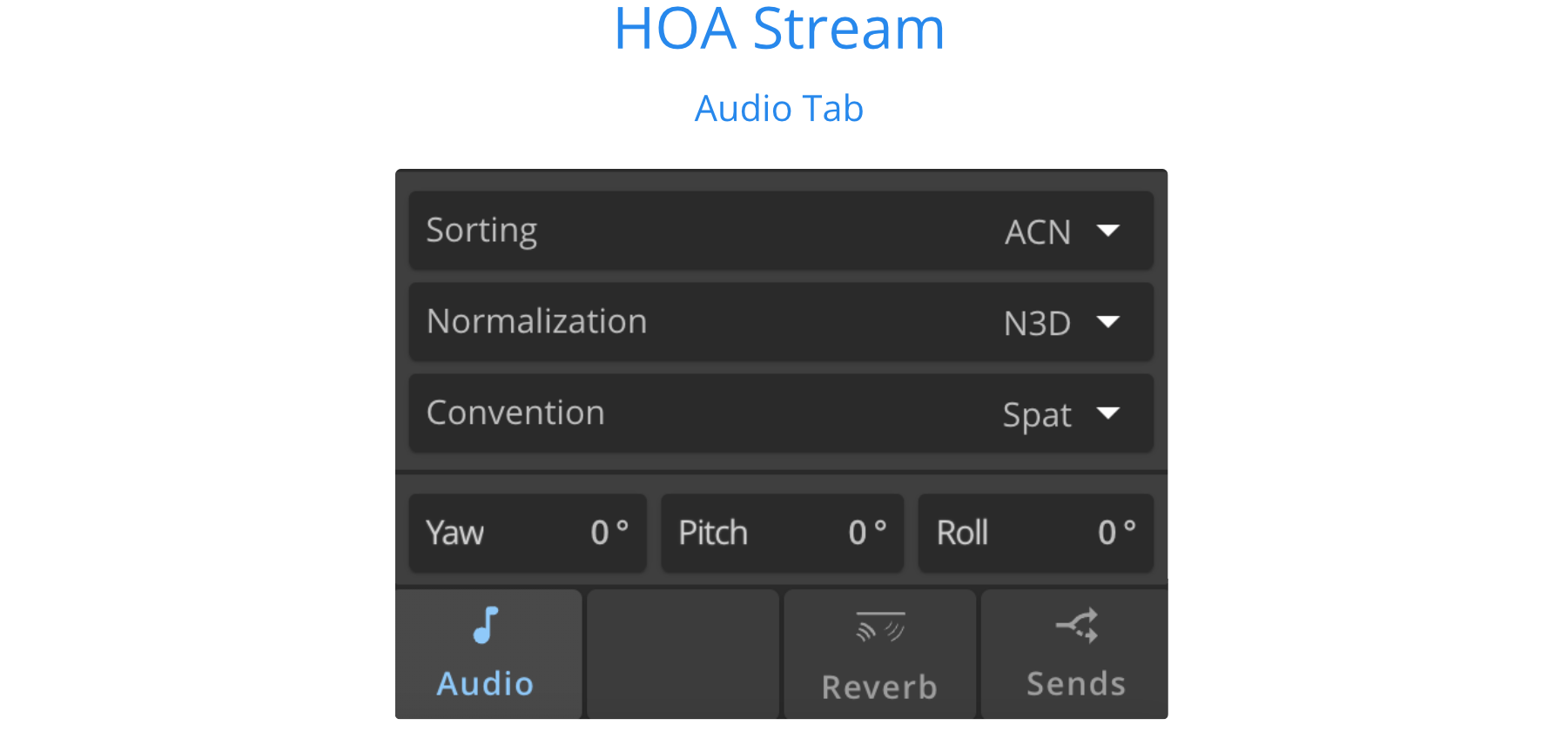

Paramètres HOA Stream​

astuce

Pour les flux HOA AmbiX, choisissez le tri ACN et la normalisation SN3D.

Sorting​

Sélectionnez le tri (ou "ordre des canaux") de votre flux HOA entrant, parmi les standards listés ci-dessous. Choisir le mauvais tri causera des niveaux et une localisation incohérents.

  • ACN
  • SID
  • FMH

Normalization​

Sélectionnez la normalisation correspondant à votre flux HOA parmi l'un des standards listés ci-dessous. Choisir la mauvaise normalisation causera des niveaux incohérents, une localisation déformée, et peut résulter en saturation du signal.

  • FuMa
  • MaxN
  • N3D
  • SN3D

Convention​

La convention définit l'orientation de l'axe x vers l'avant ou vers la droite. Cette adaptation équivaut à une rotation Yaw de 90°.

  • Classic où x est vers l'avant, est la convention la plus courante.
  • Spat où x est vers la droite, est la convention utilisée dans les outils d'Ircam.

Orientation​

L'orientation du flux B-Format peut être ajustée avec Yaw, Pitch, Roll, pour faire tourner toute la scène audio. Voir angles de rotation.

Eigenmike®​

Qu'est-ce que c'est ?​

Les sources Eigenmike permettent d'entrer dans HOLOPHONIX le flux de sortie direct du microphone HOA "Eigenmike® EM-32" de MH Acoustics.

Consultez la section ci-dessous pour l'explication des paramètres.

Si vous avez déjà transcodé votre enregistrement Eigenmike vers un flux HOA standard, utilisez une source HOA Stream pour entrer le signal dans HOLOPHONIX. Les sources Eigenmike sont uniquement destinées à recevoir la sortie directe 32 canaux du microphone.

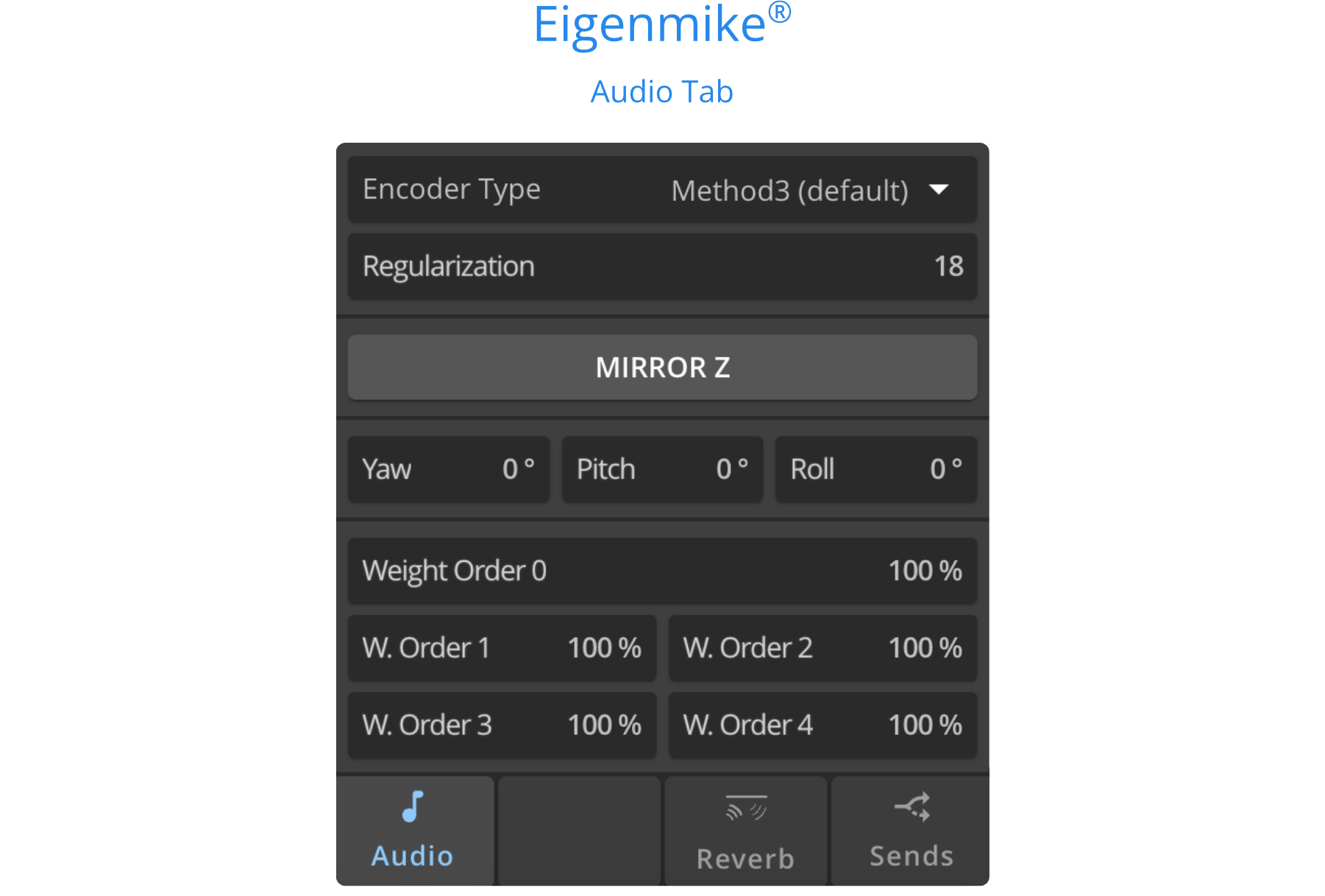

Paramètres Eigenmike®​

Encoder Type​

Choisissez parmi les quatre méthodes d'encodage HOA. Chaque méthode correspond à diverses techniques issues des derniers développements dans les travaux scientifiques concernant cette tâche spécifique de transcodage de signaux audio provenant d'un réseau de microphones, vers un flux Ambisonics d'ordre supérieur.

info

EigenMike® 64 offre uniquement Method 1 et Method 2

astuce

Nous recommandons d'utiliser Method 3 pour EigenMike® 32.

Regularization​

Le paramètre de régularisation vise à adapter la dynamique des filtres utilisés pour encoder le réseau de microphones vers HOA. Changer sa valeur aura un effet sur le ratio entre, d'une part, la précision de la localisation, et d'autre part, la qualité tonale et timbre, ainsi que le rapport signal/bruit.

Lors du changement de la valeur, de nouveaux filtres seront calculés. Cela nécessite un petit temps de calcul.

info

Ce paramètre n'est disponible que pour Method 1 et Method 3.

Mirror Z​

Ce paramètre applique un miroir le long de l'axe Z.

Orientation​

L'orientation du flux B-Format peut être ajustée avec Yaw, Pitch, Roll, pour faire tourner toute la scène audio. Voir angles de rotation.

HOA Orders​

Utilisez HOA Order pour diminuer la contribution des composants de chaque ordre dans le flux HOA encodé.

Zylia®​

Qu'est-ce que c'est ?​

Les sources Zylia permettent d'entrer dans HOLOPHONIX le flux de sortie direct du microphone HOA "Zylia® ZM1". Consultez la section ci-dessous pour l'explication des paramètres. Si vous avez déjà transcodé votre enregistrement Zylia vers un flux HOA standard, utilisez une source HOA Stream pour entrer le signal dans HOLOPHONIX. Les sources Zylia sont uniquement destinées à recevoir la sortie directe du microphone.

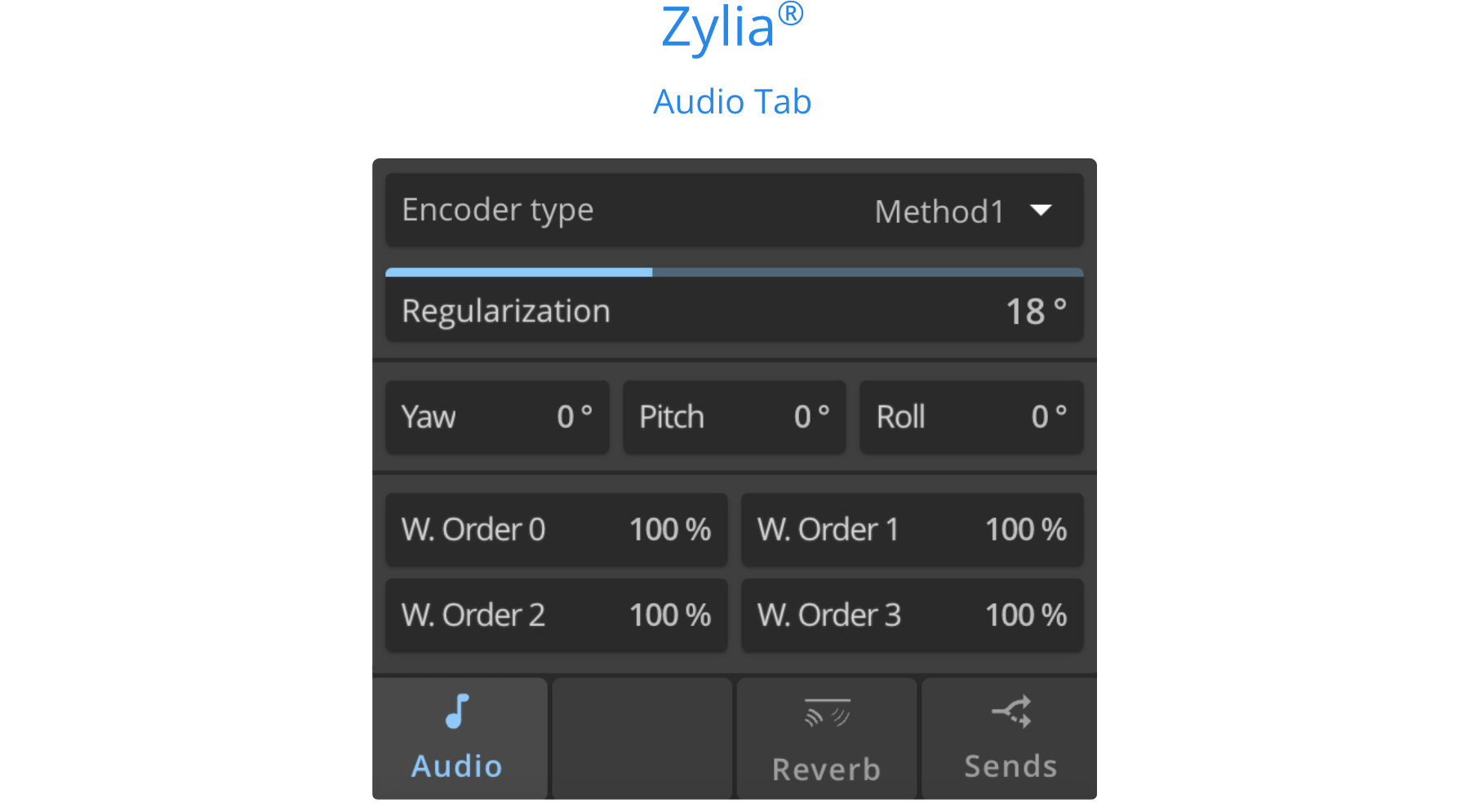

Paramètres Zylia®​

Encoder Type​

Choisissez parmi les quatre méthodes d'encodage HOA. Chaque méthode correspond à diverses techniques issues des derniers développements dans les travaux scientifiques concernant cette tâche spécifique de transcodage de signaux audio provenant d'un réseau de microphones, vers un flux Ambisonics d'ordre supérieur.

Nous recommandons d'utiliser Method 1.

Method 3 et Method 4 sont très intensives en CPU.

Regularization​

Le paramètre 'REGULARIZATION' vise à adapter la dynamique des filtres utilisés pour encoder le réseau de microphones vers HOA. Changer sa valeur aura un effet sur le ratio entre, d'une part, la précision de la localisation, et d'autre part, la qualité tonale et timbre, ainsi que le rapport signal/bruit.

Lors du changement de la valeur, de nouveaux filtres seront calculés. Cela nécessite un petit temps de calcul.

Ce paramètre n'est disponible que pour Method 1.

Orientation​

L'orientation du flux B-Format peut être ajustée avec Yaw, Pitch, Roll, pour faire tourner toute la scène audio. Voir angles de rotation.

HOA Orders​

Utilisez HOA Order pour diminuer la contribution des composants de chaque ordre dans le flux HOA encodé.
